Bursting

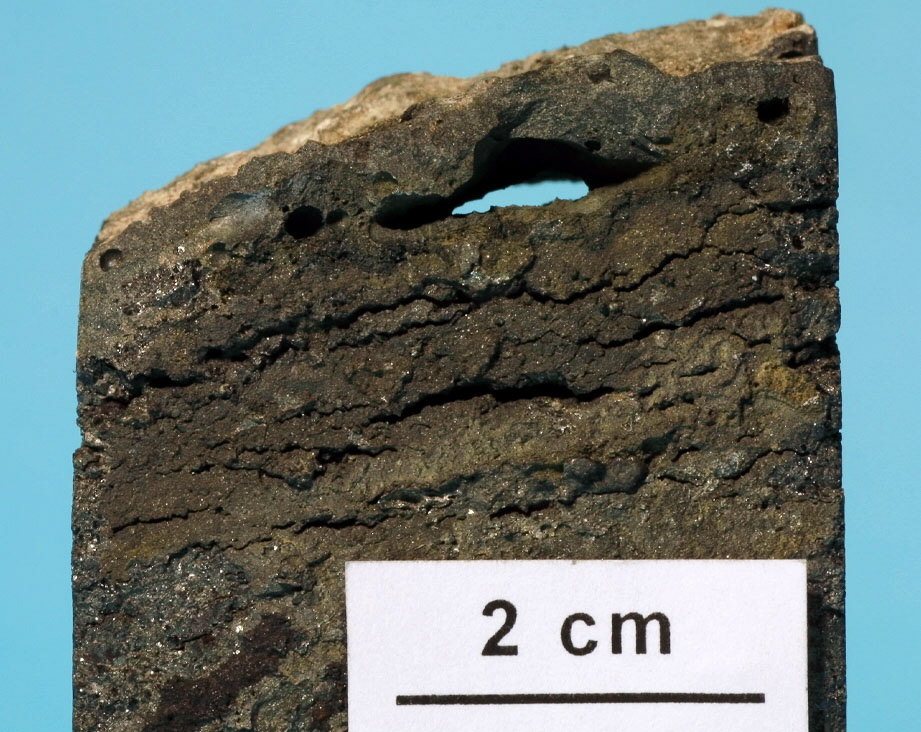

Bursting entsteht durch Reaktion von eindiffundierten Stoffen im und mit dem Feuerfestmaterial verbunden mit starker Volumenvergrößerung. Es führt zum Aufblähen und Aufreißen des Reaktionsbereiches. „Alkalibursting“ entsteht durch Reaktion von Alkalien mit Tonerde Produkten durch Umwandlung von a- in b-Korund.(siehe Alkaliangriff). In den Stein diffundiertes Metall (Cu, Pb) führt bei Chrom Magnesit-Werkstoffen zum „Metallbursting“. Die Metalle werden durch hohe O₂ -Partialdrücken und Temperaturen stufenweise oxidiert, wie z.B.

Cu_met → Cu₂O → CuO

Pb_met → PbO

Hierbei kommt es zu einer Volumenänderung. Aus 1cm³ Cu_met werden 1,75 cm³ CuO. Diese Volumenzunahme führt zu einem linearen Steinwachstum und zu Rissbildung.

„Kohlenstoffbursting“ entsteht durch Einlagerung von feinsten Kohlenstoffpatrikeln ins Steingefüge. Durch die Reaktion des Kohlenstoffes mit den im Stein enthaltenen Mineralien kommt es zu einer Zerstörung des Gefüges. Kohenstoff kann z.B. entstehen durch Methanzerfall oder den CO-Zerfall gemäß der Boudouard-Reaktion.
